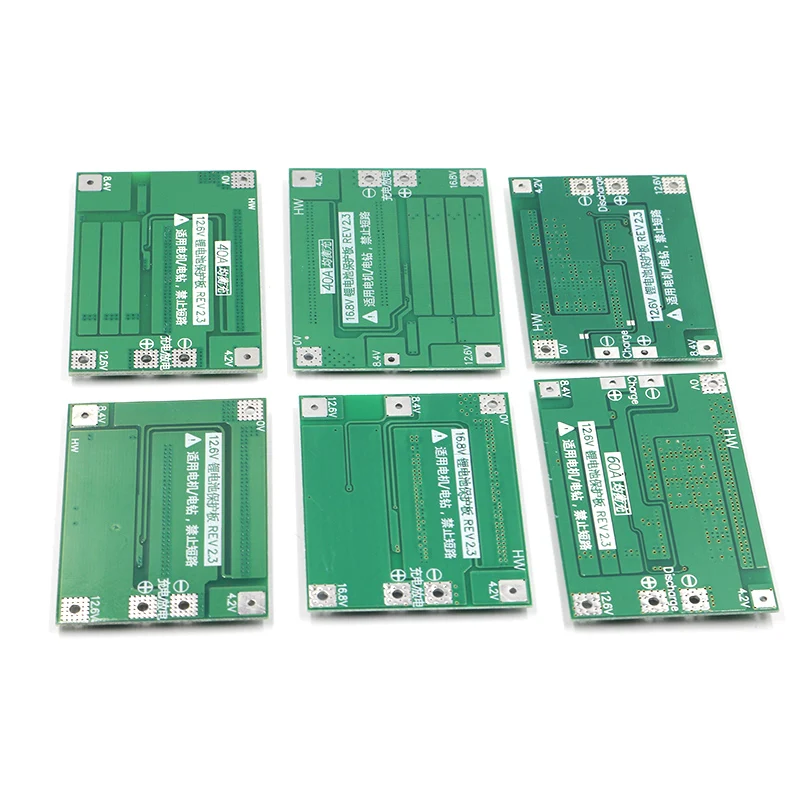

Защитная плата зарядного устройства для литий-ионных батарей 3S/4S 20 40A 60A 18650 BMS Drill Motor 11,1 V 12,6 V/14,8 V 16,8 V Enhance/Balance.

Availability: In stock

89,36 руб.

Дешевые и скидки Защитная плата зарядного устройства для литий-ионных батарей 3S/4S 20 40A 60A 18650 BMS Drill Motor 11,1 V 12,6 V/14,8 V 16,8 V Enhance/Balance Наслаждайтесь ✓Бесплатная доставка по всему миру! ✓ 90 дней защиты покупателя. ✓Легкий возврат. ✓ Гарантия возврата денег.

Product Discription

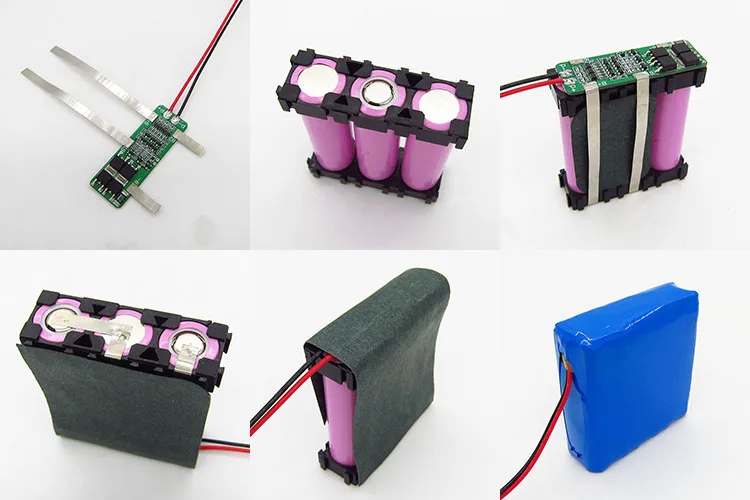

ПредставлениеНазвание продукта: 3-струнная Защитная плата литиевой батареи 12,6 в 40 АЗарядное напряжение: постоянный ток 12,6 в ~ 13,6 ВНепрерывный ток разряда: максимум 40 А (если теплоотдача плохая, снижайте ток нагрузки)Ток непрерывной зарядки: до 20АРазмер балансировочной версии изделия: 41*61*4 ммРазмер изделия для улучшения версии: 41*55*4 ммПрименимый выбор: применимо к номинальному напряжению 3,7 в, полностью заряженному литиевому аккумулятору 4,2 в(Включая 18650, 26650, полимерный литиевый аккумулятор), может быть просверлено НИЖЕ 170 ВтПримечание 1: для успешного запуска дрели требуются 3 батареи питания 10C-20C или 6 аккумуляторов питания 5C-10C (рекомендуемые модели аккумуляторов питания: sony vtc4, vtc4A, vtc5A, vtc6) кабель OV и 12,6 в, используйте медную проволоку площадью 3 квадратных миллиметра или более (нельзя использовать никелевые листы)Примечание 2: строго Подключите 0 В, 4,2 в, 8,4 в, 12,6 в согласно схеме. Не прикасайтесь к любым компонентам на плате при пайке провода. Не допускайте намеренного короткого замыкания.Примечание 3: при пайке аккумулятора в первый раз или во время зарядки, если одна батарея превышает 4,2 в, "430" резистор нагревается и разрядится (разряд примерно до 4,19 В для остановки нагрева). Если "430" резистор сильно нагревается, проверьте, подключена ли неправильная линия.Подготовка оборудованияЗащитный модуль литиевой батареи 3S 12,6 в 40 А, аккумулятор, источник питания, резистор высокой мощности нагрузки

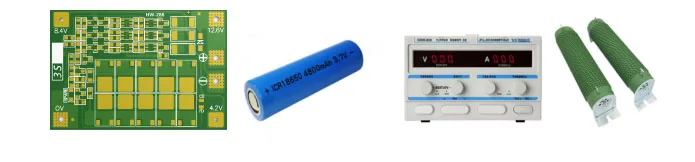

На рисунке ниже показана схема разряда модуля. Батарейка-3 струны. Подключенный аккумулятор должен соответствовать току разряда 40 А. Его можно реализовать путем параллелизма батареи или покупки аккумулятора с большим током разряда. Например, если батарея составляет 2000 мАч, а разряд несколько-10C, тогда нужно всего 3 струны из 2 и ток разряда 40A.

На рисунке ниже показана схема зарядки аккумулятора. Зарядное напряжение составляет 12.6в ~ 13,6 В постоянного тока. Ток зарядки зависит от подключенного аккумулятора, а максимальный-не более 20 А. Модуль имеет сбалансированный путь зарядки, а функция выравнивания работает только тогда, когда производительность аккумулятора не сильно отличается.

ПредставлениеНазвание продукта: 4-струнная Защитная плата литиевой батареи 14,8 в 16,8 в 40 АЗарядное напряжение: постоянный ток 16,8 В ~ 17 вНепрерывный ток разряда: максимум 40 А (если теплоотдача плохая, снижайте ток нагрузки)Ток непрерывной зарядки: до 20АРазмер балансировочной версии изделия: 45*60*4 ммРазмер изделия для улучшения версии: 44*55*4 ммПрименимый выбор: применимо к номинальному напряжению 3,7 в, полностью заряженному литиевому аккумулятору 4,2 в(Включая 18650, 26650, полимерный литиевый аккумулятор), может быть просверлено НИЖЕ 170 Вт

Примечание 1: для успешного запуска дрели требуется три аккумулятора 15C-20C или шесть аккумуляторов 10C-15C (обычные 18650 не могут запускать дрель!).

Примечание 2: строго согласно карте проводки 0 В, 4,2 в, 8,4 в, 12,6 в, 16,8 в, не преднамеренно короткого замыкания.Примечание 3: при использовании нагрузки щеточного двигателя попробуйте подключить неполярный конденсатор (Выдерживает напряжение выше 25 в, емкость 10 мкФ 100 мкФ) К положительным и отрицательным клеммам двигателя для предотвращения обратного шипа от двигателя. Сломать трубку MOS.Примечание 4: 4 группы батарей серии, пожалуйста, убедитесь, что напряжение каждой группы батарей, если они не одинаковы, пожалуйста, заполните каждую батарею отдельно, а затем используйте последовательно. Испытание на разрядку, падение напряжения быстрее батареи, это группа плохая батарея.На рисунке ниже показана схема разряда модуля. Батарейка-4 струны. Подключенный аккумулятор должен соответствовать току разряда 40 А. Его можно реализовать путем параллелизма батареи или покупки аккумулятора с большим током разряда. Например, батарея 2000 мАч, разряд несколько 10C, тогда нужно только 4 серии 2 и максимальный ток может достигать разряда тока 40A, стабильный разряд требует 4 струны 4 и может быть, И нужно обратить внимание на отведение тепла, мощность разрядной батареи будет быстро падать.Версия баланса:


Улучшенная версия:

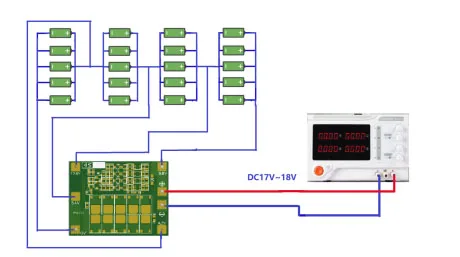

На рисунке ниже показана схема зарядки аккумулятора, 4 серии аккумуляторов, фактическая полная зарядка, напряжение 16,8 в, зарядное напряжение DC17V-18V, зарядный ток зависит от подключенного аккумулятора, максимальный не превышает 20А.Версия баланса:

Улучшенная версия:

ПредставлениеНазвание продукта: защитная плата литиевой батареи 3S, усиленная версия 60A(1) Описание продукта: Этот продукт используется для зарядки/разряда трех групп литиевых батарей серии, и каждая группа может подключить несколько литиевых батарей параллельно. Он можетВыдерживает непрерывный зарядный ток 20А, непрерывный разрядный ток 40А, мгновенный ток ниже 80А. ИспользуетсяВо время процесса условия отведения тепла должны быть хорошими. Если условия рассеивания тепла плохие, пожалуйста, Сократите текущее использование и не позволяйте платеУ ребенка заметно ощущается горячее ощущение. Во время зарядки и разрядки он имеет защиту от перезаряда, защиту от переразряда и перегрузки по токуЗащита, защита от короткого замыкания. Этот продукт может использоваться в электрических дрелях, распылителях, светодиодных фонарях, реверсах малой мощности.Зарядка и разряд аккумуляторов трансформаторов и других изделий.(2) Параметры изделия:●Модель товара: HW-552;※ Размер: 41*60*1 мм;Напряжение зарядки: 12,6 V-13V;※ Максимальный рабочий ток: 60А (очень хорошие условия отвода тепла);※ Ток непрерывной зарядки (верхний предел): 20А;※ Ток непрерывного разряда (верхний предел): 40А;※ Защита от перегрузки по току: 125А;.Распознавание перезаряда: 12,8 В (для 3 групп аккумуляторов);Вспышка перезаряда: 12,3 В (для 3 групп аккумуляторов);Распознавание переразряда: 2,4 В (для 1 группы батарей);Вспышка переразряда: 3,0 в (для 1 группы батарей);※ Защита от короткого замыкания: да;※ Рабочая температура: -40 -- + 85С;Другие условия хранения: -40 -- + 125C.(3) инструкции по применению:Три сценария использованияА. Зарядка (защита от перезаряда)

(1) Во-первых, проводка должна строго соответствовать Приведенному выше рисунку. Используйте хорошие провода и хороший контактХорошо, потому что даже небольшое сопротивление вызовет большой ток.Падение давления и выделение большого количества тепла, что влияет на работоспособность платы.(2) подключите блок питания 13 в к зарядному концу платы и начните зарядку.(3) плата определит общее последовательное напряжение трех групп аккумуляторов. Когда напряжение достигнет 12,8 В, плата будетВыключите цепь зарядки аккумулятора, это защита от перезаряда(4) Когда напряжение аккумуляторной батареи падает ниже 12,3 В, контакты защиты от перезаряда и плата снова откроетсяСхема зарядки аккумулятора перезаряжена.(5) если плата по какой-то причине включает защиту от перегрузки по току/короткого замыкания во время зарядки, выЧтобы снять соединение со стороны нагрузки, а затем отключить питание и перезапустить, можно отменить защиту от перегрузки по току.Вы также можете отключить нагрузку, подождать несколько секунд, и защита от перегрузки по току автоматически отменяется.В. Разрядка (защита от переразряда)

(1) проводка должна быть выполнена строго в соответствии с рисунком выше. Используются хорошие провода и хороший контактДаже если сопротивление не слишком большое, при большом Течении Тока это вызовет большое падение напряжения, аВыделяет много тепла, что влияет на работоспособность доски.(2) Включите нагрузку, и литиевый аккумулятор подает питание для нагрузки через плату. Благодаря хорошей теплоотдаче плата можетВыдерживают непрерывный ток 40А, если теплоотвод очень хороший, даже до 60А.(3) в процессе разрядки, когда обнаружено, что напряжение определенной группы батарей падает до предела напряжения сверхразрядки, платаВключите защиту от переразряда и выключите разряд. Обратите внимание, что напряжение батареи обнаружено во время разряда платыБудет ниже, чем измерение напряжения через батарею с помощью мультиметра, что вызвано проводами и батареей, Поэтому после включения защиты от переразряда вы используете Вольтметр для измерения напряжения на аккумуляторе, который часто выше, чем2,4 В. Кроме того, терминал "0v" на плате и Непрямая линия аккумулятора не очень хороши, что вызовет переразряд.Напряжение защиты выше 2,4 В.(4) когда напряжение батареи повышается выше 3 В, защита от переразряда разряжается. Если защита от переразряда недоступнаКроме того, нагрузку можно отсоединить и будет выпущена защита от переразряда.В. Защита от перегрузки по току.Когда ток слишком большой, плата включает защиту от перегрузки по току, линейное соединение отключено, а Зарядка илиВыписка.Успешный запуск условий работы электродрели:(1) ток разряда аккумулятора должен достигать минимального пускового тока электродрели;(2) соединение между аккумуляторным блоком и защитной платой должно быть максимально коротким, а жила провода должна быть максимально толстой;(3) Другие условия обнаружены и дополнены отдельно.Функциональная схема:
